Очистка сточных вод сероочистных установок
На ряде ТЭС Германии действуют установки по очистке сточных вод, образующихся на стадии осветления суспензии гипса в концентраторах.
Например, на блоке 750 МВт ТЭС Бергкамен очистка сточных вод ведется в одноступенчатой установке, схема которой показана на рис. 14.
Загрязненная вода 1 поступает в двухкамерный резервуар 2, куда для осаждения металлов подается 45%-ый раствор едкого натра из емкости 3. Расчетное время действия NaOH - 5 мин. Этого достаточно для поддержания рН в диапазоне 8,7…9,3. Из резервуара 2 вода поступает в резервуар 4, куда из емкости 5 подается флокулянт. После ввода флокулянта сточная вода направляется в осветлитель 6.
По опускной трубе, образованной внутренней и наружной оболочками осветлителя, вода поступает в промежуточный объем. Скорость нисходящего потока в этом объеме равна 10…15 м/с. Окончательное разделение воды и шлама происходит при изменении направления потока воды после внутренней оболочки. Поток движется вверх со скоростью 3 мм/с и в это время происходит агломерация и осаждение твердых частиц, которое опускается в нижнюю часть осветлителя и удаляются из него скребковым механизмом.
Осветленная вода отводится через внутреннее сборное устройство 7 в бак отбора чистой воды 10.

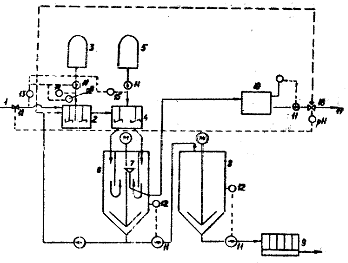

Рис. 14. Схема установки очистки сточных вод на блоке 750 МВт ТЭС Бергкамен:
- загрязненная вода; 2 - двухкамерный резервуар; 3 - емкость едкого натра; 4 - резервуар; 5 - емкость флокулянта; 6 - осветлитель; 7 - сборное устройство осветлителя; 8 - шламонакопитель; 9 - фильтр-пресс; 10 - бак сбора чистой воды; 11 - насос; 12 - уровнемер; 13 - клапаны; 14 - расходомер и регулирующий клапан; 15, 16 - регулирующий клапан; 17 - очищенная вода; 18 - задвижка
Концентрация твердой фазы в шламе, удаляемом из осветлителя, составляет около 10%. Шлам поступает в специальный шламонакопитель 8. Небольшая часть шлама возвращается в стадию подщелачивания в качестве затравки.
Объем шламонакопителя расчитан на двое суток работы установки при полной нагрузке для предотвращения ее аварийного останова в случае повреждения фильтр-пресса.
Время работы фильтр-пресса 9 составляет 8 ч в сутки. За это время перерабатывается 3…4 загрузки. После опрессовки одной загрузки образуется 2 т шлама, содержание сухого вещества в нем 30…35%. Химический состав исходной и очищенной воды приводится в табл. 3.
Очищенная вода 17 возвращается в цикл сероочистки.
Схема управления установкой показана также на рис. 14. Раствор едкого натра дозируется в зависимости от исходной воды (расходомер и регулирующий клапан 14); флокулянт вводится пропорционально расходу воды (регулирующий клапан 15).
Химический состав исходной и очищенной воды после сероочистной установки
Показатель |
Сточные воды | |
до очистки |
после очистки | |
рН |
6…7 |
9 |
Взевешенные вещества, мг/л |
150 |
0,1 |
ХПК, мг/л |
130 |
130 |
Кадмий, мг/л |
0,05 |
0,03 |
Ртуть, мг/л |
0,06 |
0,05 |
Хром, мг/л |
0,5 |
0,5 |
Никель, мг/л |
0,5 |
0,5 |
Цинк, мг/л |
1,8 |
0,7 |
Свинец, мг/л |
0,4 |
0,4 |
Медь, мг/л |
0,5 |
0,02 |
Сульфиты, мг/л |
20 |
20 |
Фториды, мг/л |
80 |
15 |
Сульфаты, мг/л |
2000 |
1700 |
