Высокое УЭС летучей золы обусловлено как параметрами дымовых газов (концентрация серного ангидрида и зависящая от него кислотная точка росы, парциальное давление водяных паров, температура газов и др.), так и химическим составом самой золы, главным образом соотношением в ней алюмосиликатов (Al2O3+SiO2) и щелочных металлов, в первую очередь натрия и лития. При определенной комбинации низких содержании серы, водорода и влаги в угле с низкими концентрациями щелочных металлов в золе при общепринятых в котельной практике температурах уходящих газов 120 .150 ОС удельное электрическое сопротивление золы вырастает до 1010 .1012 0м×м. При таких параметрах обратная корона возникает и развивается в электрофильтре исключительно быстро.

На степень улавливания золы большое влияние также оказывает равномерность распределения поля скоростей дымовых газов по сечению электрофильтра. С целью создания достаточно равномерного поля скоростей газов на входе в электрофильтр устанавливают газораспределительные решетки.

Современные электрофильтры серии ЭГА - горизонтальные, модификации А, изготавливаются в широком диапазоне типоразмеров при глубокой унификации узлов и деталей. Такие фильтры рассчитаны на максимальную температуру газов до 330 ОС. Электродная система - система, составленная из широкополосных (ширина элемента 40 мм) элементов открытого профиля и рамных коронирующих электродов с игольчатыми элементами. Шаг между одноименными элементами составляет 300 мм. В электрофильтрах по ширине размещается от 10 до 88 газовых проходов. Номинальная высота электродов принимается из ряда 6; 7,5, 9; 12 м.

В связи с повышением мощности энергоблоков потребовалось создание двухъярусного фильтра. Для энергоблоков 800 МВт Березовской ГРЭС-1 разработан и изготовлен на базе серии ЭГА электрофильтр типа ЭГД (горизонтальный, двухъярусный) (рис.13).

Электрофильтры серии УВ (рис.14) - унифицированные вертикальные пластинчатые сухие для очистки газов с температурой до 250 ОС, выпускаются взамен электрофильтров ДВП и ДВПН. Электрофильтры типа УВ имеют одно поле активной длины 7,4 м и разделены по газу на одну - три секции. Осадительные электроды - пластинчатые с нижним молотковым стряхиванием. Коронирующие электроды - рамные с верхним подвесом и молотковым встряхиванием.

Электрофильтры УВ рассчитаны на невысокую запыленность газов и скорость их в активном сечении до 1 м/с.

Расчет электрофильтра для ориентировочного определения его размеров ведется в следующем порядке.

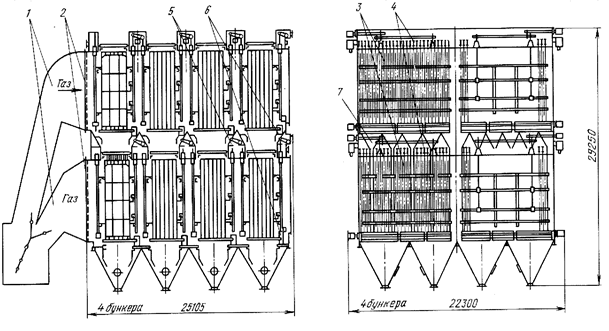

Рис.13. Электрофильтр типа ЭГД:

- подводящие газоходы; 2 - газораспределительная решетка; 3 - коронирующий электрод; 4 - осадительный электрод; 5 - механизм встряхивания коронирующих электродов; 6 - механизм встряхивания осадительных электродов; 7 - бункер для пересыпки золы из верхнего яруса

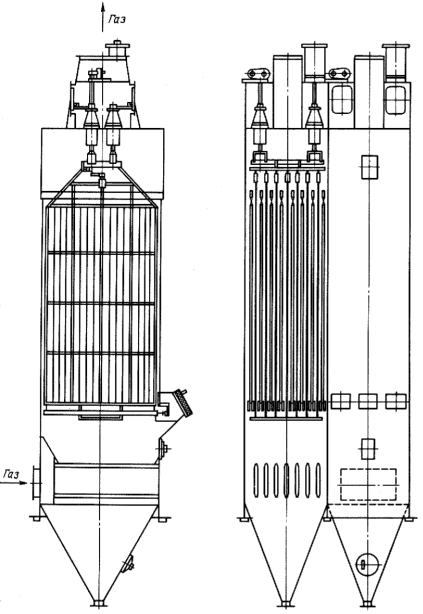

Рис.14. Электрофильтр УВ

. Определяется активное сечение для прохода газов, м2, эктрофильтра:

,

где Z - число параллельно включенных корпусов (рекомендуется устанавливать один-два корпуса на котел, обычно по числу выбранных дымососов);

u - скорость газов в активном сечении, принимается для золы с неблагоприятными характеристиками (r>5×109 0м×м) в пределах 1,3-1,5 м/с, для остальных топлив ((r<5×109 0м×м до 1,8 м/с).

Далее подбирается ближайшее поперечное сечение электрофильтра wД, выбирается высота электрода и уточняется действительная скорость газов для подобранного сечения.

2. Принимается схема газораспределения электрофильтра и оценивается степень заполнения объема m. По заданной степени уноса e определяется степень уноса при равномерном потоке eР, по выражению

.

Степень заполнения m определяется экспериментально на моделях электрофильтра с примыкающими газоходами.

3. По табл.3 определяется по найденной степени уноса при равномерном поле параметр золоулавливания П.

. Задаваясь скоростью дрейфа J в зависимости от используемого на ТЭС топлива рассчитывается поверхность осаждения

.

При расчете электрофильтров можно принимать для различных топлив следующие скорости дрейфа частиц J м/с:

Кузнецкий СС, экибастузский - 5,5×10-2;

Донецкий промпродукт - 5,5×10-2;
