Не так широко, как циклоны или батарейные циклоны применяются на ТЭС другие типы инерционных золоуловителей. Однако, в промышленной теплоэнергетике, металлургии, нефтегазовой промышленности, деревообрабатывающем производстве и некоторых других семейство циклонных пылеуловители представлено достаточно разнообразно. К ним относят:

4 жалюзийные пылеуловители;

5 вихревые пылеуловители;

6 отражательные инерционные пылеуловители;

7 ротационные пылеуловители.

Кроме того, для улавливания частиц размером от 100 до 1000 мкм применяют также осадительные камеры.

Жалюзийные пылеуловители - это аппараты для очистки газов от пыли инерционного действия. Движущийся в газопроводе запыленный поток встречается с жалюзийной решеткой, состоящей из ряда наклонно установленных пластин, рис.5.

Огибая пластины, струи газа резко меняют направление движения, проходят на другую сторону решетки и движутся в прежнем направлении. Частицы пыли, встречаясь с пластинами решетки, стремятся по инерции сохранить первоначальное направление движения, не огибают пластину, а ударяются о ее поверхность и отражаются в сторону, противоположную движению газов. Затем опять поворачивают по направлению газового потока, ударяются о следующую по ходу газов пластину и т.д. В результате газы, прошедшие через решетку, очищаются, а газы, оставшиеся по другую сторону решетки, обогащаются пылью. Эта часть газового потока (около 10% газов) направляется для окончательной очистки в другой пылеуловитель - циклон.

Жалюзийный пылеуловитель применяют для улавливания пыли размером >20 мкм.

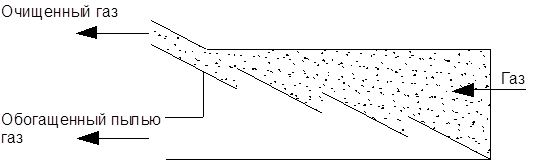

Рис. 5. Схема действия жалюзийного пылеуловителя

Вихревые пылеуловители

Вихревые пылеуловители (ВПУ) - это аппараты центробежного действия для очистки газов от пыли. Отличительная особенность ВПУ - высокая степень очистки газов от тончайших фракций (<3 .5 мкм) пыли. Существует две основные разновидности ВПУ: сопловой (рис.6, а) и лопаточный (рис.6, б).

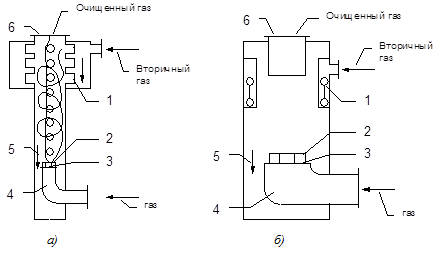

Рис.6. Вихревые пылеуловители: сопловой (а) и лопаточный (б)

Процесс обеспыливания в ВПУ происходит следующим образом: запыленный газ поступает в камеру 5 через изогнутый патрубок 4. Для предварительного закручивания запыленного газа в камеру 5 встроен лопаточный завихритель типа розетки 2. Двигаясь вверх к выходному патрубку 6, газовый поток подвергается воздействию вытекающих из завихрителя 1 (наклонные сопла в ВПУ соплового типа, наклонные лопатки в ВПУ лопаточного типа) струй вторичного воздуха, которые придают потоку вращательное движение. Под действием центробежных сил, возникающих при закручивании потока, частицы пыли устремляются к периферии, откуда спиральными струями вторичного потока перемещаются вниз аппарата, в кольцевое межтрубное пространство. Безвозвратный спуск пыли в бункер обеспечивается подпорной шайбой 3. Вторичный воздух в ходе спирального обтекания потока очищаемого газа постепенно проникает в него.

Отражательные инерционные пылеуловители - это аппараты для выделения пыли из газового потока, в которых происходит изменение направления газового потока. Сталкиваясь с каким-нибудь телом, обтекая его, частицы пыли или капли, обладающие большей инерцией, ударяются о поверхность тела и оседают на ней. Некоторые типы отражательных пылеуловителей приведены на рис.7.

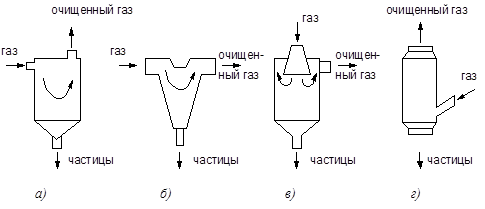

Рис.7. Отражательные инерционные пылеуловители:

а - с перегородкой; б - с плавным поворотом газового потока; в - с расширяющимся конусом; г - с боковым подводом газа;

Ротационные пылеуловители

Ротационные пылеуловители - это аппараты для очистки газов от пыли, центробежного действия, которые одновременно с перемещением газов очищают его от фракций пыли крупнее 5 мкм. Конструктивная схема простейшего пылеуловителя ротационного типа представлена на рис.8.
