Ректификационная установка
Процессы ректификации осуществляются периодически или непрерывно при различных давлениях: при атмосферном давлении, под вакуумом (для разделения смесей высококипящих веществ), а также под давлением больше атмосферного (для разделения смесей, являющихся газообразными при нормальных температурах).
Рассмотрим ректификационную установку периодического действия (рисунок 3.2), используемую в производствах небольшого масштаба Исходную смесь загружают в куб 1, снабженный нагревательным устройством. Смесь подогревается до кипения и ее пары поступают под нижнюю тарелку ректификационной колонны 2. Поднимаясь по колонне, пары обогащаются низкокипящим компонентом, которым обедняется стекающая вниз флегма, поступающая из дефлегматора 3 на верхнюю тарелку колонны. Пары из колонны направляются в дефлегматор 3, где они полностью или частично конденсируются. В случае полной конденсации жидкость разделяется с помощью делителя 4 на флегму и дистиллят. Конечный продукт (дистиллят) охлаждают в холодильнике 5 и направляют в сборники 6. После того как достигнут заданный состав остатка в кубе (об этом судят по температуре кипения жидкости в нем) его сливают, загружают куб исходной смесью и операцию повторяют.

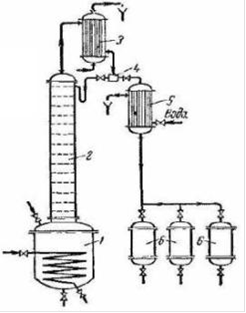

Рисунок 3.2 Схема периодически действующей ректификационной установки:
- куб, 2 - ректификационная колонна, 3 - дефлегматор, 4 - делитель флегмы; 5 - холодильник; 6 - сборники дистиллята.
