Последовательность подбора и расчета параметров системы пылегазоулавливания
Рассчитаем основные параметры центробежного циклона.
При расчете сухих центробежных циклонов определяют их основные размеры, гидравлическое сопротивление и эффективность очистки.
Расчет циклонов производят по общепринятой методике в следующем порядке. Задаем тип циклона ЦН-15 по табл. 6 определяем оптимальную скорость газа в циклоне ωопт =3,5, (м/с).
Определяем необходимую площадь сечения циклона, м2:
, (3.6)
где ωопт - оптимальная скорость газа, м/с
м2
Определим диаметр циклона D, м. Для этого нам необходимо задать количество циклонов в группе. Циклоны можно устанавливать в группы по 2,4,6 И 8 шт. при их прямоугольной компоновке и по 10,12 и 14 при круговой компоновке.
=1
. (3.7)
. = 0,82 мм
Диаметр циклона округлять до величины из следующего ряда, мм: 200; 400; 600; 800; 900; 1000; 1200.
Округляем до D=800 мм
Вычислим действительную скорость газа в циклоне, м/с:
; (3.8)
м/с.
Скороcть газа в циклоне не должна отклоняться более чем на 15% от оптимальной. Данное требование выполняется.
Определяем коэффициент гидравлического сопротивления соответствующий заданному типу циклона:
xцгр = К1 К2xс, пц500+К3, (3.9)
гдеxс, пц500 - коэффициенты гидравлического сопротивления одиночного циклона, принимаемый по таблице Б.2 ("п" на выхлоп в атмосферу и "с" в гидравлической сети, при D=500 мм), К1 - поправочный коэффициент на диаметр циклона (табл. Б.3), К2 - поправочный коэффициент на запыленность газа (табл. Б.4), К3 - принимается в зависимости от варианта компоновки группового циклона (при круговой компоновке К3=60, при прямоугольной компоновке К3=35).
xцгр = К1 К2xс, пц500+К3 = 10.93
155=144,15.
Определяем потери давления в циклоне:
Dр = xц, (3.10)
где ρ - плотность воздуха (принять равным 1,2 кг/м3)
Dр = xц= (1,2
3,62/2)
155=1205,28 Па.
Определяем отношение , которое для каждого типа циклонов при рабочих условиях должно иметь определенное оптимальное значение (табл.10)
=500…1000. (3.11)
Определяем общую степень очистки газов в циклоне:
; (3.12)
где - функция распределения от величины
.

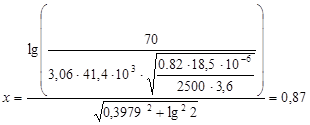

, (3.13)
где d50 - медиана распределения частиц пыли при входе в циклон, мкм (для ваграночных газов, при горячем дутье d50=45 мкм, при холодном d50=70 мкм)50ц - диаметр частиц (мкм), улавливаемых в условном циклоне с эффективностью 50 %, (табл. Б.6)
К - поправочный коэффициент, табл. Б.6
D - диаметр циклона, м
m - вязкость газа, (Н* сек\м2)
rп - плотность пыли, (2500 кг\м3)ц - условная скорость в циклоне, м\с.
sц - величина, характеризующая дисперсию частиц, улавливаемых циклоном, табл. Б.6
sп - степень полидисперсности всех частиц (для ваграночных газов, при при горячем дутье sп=9, при холодном sп=2)
.
Тогда степень очистки газов в циклоне равна:
.
Сопоставляем полученные значения η0 с требуемым. Общая степень очистки газа в циклоне больше требуемой, следовательно данный тип циклона нам подходит по параметрам. Выполняем эскиз выбранного циклона (рис 3.2) в соответствии с табл. Б.7.
