Для предварительного выделения из сточных вод нерастворенных минеральных примесей (песка, шлака, боя стекла и др.) под действием силы тяжести применяются песколовки. Песколовки предусматриваются в составе очистных сооружений при производительности свыше 100 м3/сут. Количество песколовок или отделений должно быть не менее двух, причем все - рабочие. [3]

В данной курсовой работе рассматриваются горизонтальные песколовки, которые представляют собой удлиненные в плане сооружения с прямоугольным поперечным сечением (рис. 2.1). Важнейшими элементами песколовки являются: входной и выходной каналы; бункер для сбора осадка, располагаемый в начале песколовки. Кроме этого, в песколовке имеются механизм для перемещения осадка в бункер и гидроэлеватор для удаления песка. Механизмы применяются двух типов: цепные и тележечные. Цепные механизмы состоят их двух бесконечных цепей, расположенных по краям песколовки, с закрепленными на них скребками (рис. 2.1). Механизмы тележечного типа состоят из тележки, перемещаемой над песколовкой по рельсам вперед и назад, на которой подвешивается скребок.

Кроме механизмов, для перемещения осадка применяются гидромеханические системы, которые представляют собой смывные трубопроводы со спрысками, уложенными вдоль днища в лотках.

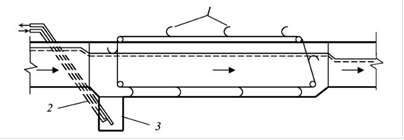

Рис. 3.4 - Горизонтальная песколовка: 1 - цепной скребковый механизм; 2 - гидроэлеватор; 3 - бункер

Оптимальная скорость движения воды в горизонтальных песколовках v = 0,15-0,3 м/с, гидравлическая крупность задерживаемого песка u0 = 18-24мм/с.

Горизонтальные песколовки применяют при расходах стоков свыше 10000 м /сут. [1]

Расчет песколовок

1) согласно СНиП 20403-85 рабочая длина песколовки,Н1=0,6 м, а гидравлическая крупность задерживаемых частиц, u0=18,7 мм/с (из условия, что песколовка горизонтальная)

Среднесуточный расход городских сточных вод Qcрсут=8100 м3/сут.

) найдем средний секундный расход на очистную станцию:

срсек= Qcрсут/86400=0,094 м3/с

) учитывая часовой коэффициент неравномерности подачи сточных вод kmax=1.6, найдем расчетный расход:

qmax=kmax qсрсек=1.68*0.094=0.16 м3/с.

установим 2 отделения песколовок.

) определим площадь живого сечения каждого отделения по формуле:

, где

=0.15 м3/с - расчетный расход сточных вод;=2 - количество отделений песколовки;

=0.3 м/с - скорость течения сточных вод при максимальном притоке.

) определим глубину проточной части при Н1=0,6 м:

, где

=0,25 м2 - площадь живого сечения каждого отделения песколовки.

) принимаем ширину отделения песколовки В=0,5м, тогда глубина проточной части песколовки будет равна:

.

) в соответствии со СНиП 20403-85 рабочая длина песколовки, L, равна:

, где

К=1,7 - коэффициент, принимаемый из условия, что песколовка горизонтальная;=0.0187 м/с - гидравлическая крупность задерживаемых частиц.
