Суточный расход производственных сточных вод составляет 70 м3/сут. Рассчитаем часовой и секундный расходы.

Часовой расход составляет

(1)

где Т - число рабочих часов в сутки, Т = 8 ч.

м3/ч.

Секундный расход найдем по следующей формуле

(2)

Расчет нефтеловушки

В данном курсовом проекте принимаем многоярусную нефтеловушку, так как её эффект очистки по взвешенным веществам и нефтепродуктам достигает соответственно 50% и 75%. Многоярусная (тонкослойная) нефтеловушка является усовершенствованной конструкцией горизонтальной нефтеловушки, имеет меньшие габариты, более экономична. Она представлена на рисунке 1.

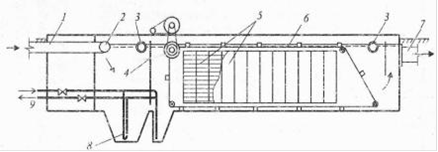

Рисунок 1 - Многоярусная нефтеловушка

- подводящая труба; 2 - водораспределительная труба; 3 - нефтесборная труба; 4 - пропорциональное водораспределительное устройство;

- тонкослойный модуль; 6 - скребковый транспортер; 7 - трубопровод отвода осветленной воды; 8 - гидроэлеватор; 9 - отвод осадка.

Сточная вода из отдельно расположенной распределительной камеры поступает по трубопроводам в секции нефтеловушки и через поперечную горизонтальную распределительную трубу с вертикальными патрубками и диффузорами распределяется по ширине и глубине зоны глубокой очистки. Здесь в течение 1 - 4 мин выделяется основное количество грубодиспергированной нефти и осадка.

Затем поток проходит через пропорциональное водораспределительное устройство и поступает в полочный блок. Блок работает по перекрестной схеме. Поток осветленной воды проходит под полупогружной перегородкой и выводится через водослив и водосборный лоток.

Всплывшие в зоне грубой очистки нефтепродукты отводятся постоянно через щелевую поворотную трубу, над тонкослойными блоками постоянно сгоняются скребками в направлении потока к концу отстойной зоны и через вторую поворотную трубу периодически выводятся из сооружения. Осадок удаляется с помощью гидроэлеватора.

Определяем значение гидравлической крупности u0, мм/с, по формуле

, (3)

где Hset - глубина проточной части в нефтеловушке, принимаем по табл. 4.3 [2], принимаем Hset = 0,1 м;

Kset - коэффициент использования объема проточной части нефтеловуш-ки, принимаем по табл. 4.3 [2], принимаем Kset = 0,8;

tset - продолжительность отстаивания, по таблице 4.2 [2], tset = 2160 с;

h1 - глубина слоя, равная 0,5 м;

n2 - показатель степени, определяется по графикам на рисунке 4.14 [2], принимаем n2 = 0,39.

мм/с.

Принимаем число секций нефтеловушки n = 1.

Определим длину яруса тонкослойного блока Lbl, м, по формуле

, (4)

где vw - скорость рабочего потока, принимаем по табл. 4.3 [2], vw = 5 мм/с;

- высота яруса тонкослойного блока, равная Hset принимаем по табл. 4.3 [2], = 0,1 м;
